資源簡介
課題研究目的：
主要內容：
利用單片機，時鐘芯片，顯示器，蜂鳴器，按鍵設計一款數字時鐘，通過單片機燒入的程序?qū)崿F(xiàn)以下功能：
1、能夠顯示年、月、日、星期、時、分、秒，并能夠隨時校準時間；
2、能夠整點報時；
3、具有鬧鐘功能；
4、能夠在鬧鐘和時鐘之間進行切換；
在實現數字時鐘功能的基礎上，了解所選芯片功能、工作原理，對實物調試，會繪制系統框圖。
從而培養綜合運用所學的基礎知識、基本技能進行分析和解決實際問題的能力、
利用單片機進行應用系統開發的能力，掌握單片機各個引腳接口設計。
代碼片段和文件信息
#include“ds1302.h“
//---DS1302寫入和讀取時分秒的地址命令---//
//---秒分時日月周年?最低位讀寫位;-------//
uchar?code?READ_RTC_ADDR[7]?=?{0x81?0x83?0x85?0x87?0x89?0x8b?0x8d};?
uchar?code?WRITE_RTC_ADDR[7]?=?{0x80?0x82?0x84?0x86?0x88?0x8a?0x8c};
//---DS1302時鐘初始化2013年1月1日星期二12點00分00秒。---//
//---存儲順序是秒分時日月周年存儲格式是用BCD碼---//
uchar?TIME[7]?=?{0?35?0x17?0x25?0x04?0x02?0x17};
/*******************************************************************************
*?函?數?名?????????:?Ds1302Write
*?函數功能 ???:?向DS1302命令（地址+數據）
*?輸????入?????????:?addrdat
*?輸????出?????????:?無
*******************************************************************************/
void?Ds1302Write（uchar?addr?uchar?dat）
{
uchar?n;
RST?=?0;
_nop_（）;
SCLK?=?0;//先將SCLK置低電平。
_nop_（）;
RST?=?1;?//然后將RST（CE）置高電平。
_nop_（）;
for?（n=0;?n<8;?n++）//開始傳送八位地址命令
{
DSIO?=?addr?&?0x01;//數據從低位開始傳送
addr?>>=?1;
SCLK?=?1;//數據在上升沿時，DS1302讀取數據
_nop_（）;
SCLK?=?0;
_nop_（）;
}
for?（n=0;?n<8;?n++）//寫入8位數據
{
DSIO?=?dat?&?0x01;
dat?>>=?1;
SCLK?=?1;//數據在上升沿時，DS1302讀取數據
_nop_（）;
SCLK?=?0;
_nop_（）;
}
?
RST?=?0;//傳送數據結束
_nop_（）;
}
/*******************************************************************************
*?函?數?名?????????:?Ds1302Read
*?函數功能 ???:?讀取一個地址的數據
*?輸????入?????????:?addr
*?輸????出?????????:?dat
*******************************************************************************/
uchar?Ds1302Read（uchar?addr）
{
uchar?ndatdat1;
RST?=?0;
_nop_（）;
SCLK?=?0;//先將SCLK置低電平。
_nop_（）;
RST?=?1;//然后將RST（CE）置高電平。
_nop_（）;
for（n=0;?n<8;?n++）//開始傳送八位地址命令
{
DSIO?=?addr?&?0x01;//數據從低位開始傳送
addr?>>=?1;
SCLK?=?1;//數據在上升沿時，DS1302讀取數據
_nop_（）;
SCLK?=?0;//DS1302下降沿時，放置數據
_nop_（）;
}
_nop_（）;
for（n=0;?n<8;?n++）//讀取8位數據
{
dat1?=?DSIO;//從最低位開始接收
dat?=?（dat>>1）?|?（dat1<<7）;
SCLK?=?1;
_nop_（）;
SCLK?=?0;//DS1302下降沿時，放置數據
_nop_（）;
}
RST?=?0;
_nop_（）; //以下為DS1302復位的穩定時間必須的。
SCLK?=?1;
_nop_（）;
DSIO?=?0;
_nop_（）;
DSIO?=?1;
_nop_（）;
return?dat;
}
/*******************************************************************************
*?函?數?名?????????:?Ds1302Init
*?函數功能 ???:?初始化DS1302.
*?輸????入?????????:?無
*?輸????出?????????:?無
*******************************************************************************/
void?Ds1302Init（）
{
uchar?n;
Ds1302Write（0x8E0X00）; ?//禁止寫保護，就是關閉寫保護功能
for?（n=0;?n<7;?n++）//寫入7個字節的時鐘信號：分秒時日月周年
{
Ds1302Write（WRITE_RTC_ADDR[n]TIME[n]）;
}
Ds1302Write（0x8E0x80）; ?//打開寫保護功能
}
/*******************************************************************************
*?函?數?名?????????:?Ds1302ReadTime
*?函數功能 ???:?讀取時鐘信息
*?輸????入?????????:?無
*?輸????出?????????:?無
*******************************************************************************/
void?Ds1302ReadTime（）
{
uchar?n;
for?（n=0;?n<7;?n++）//讀取7個字節的時鐘信號：分秒時日月周年
{
TIME[n]?=?Ds1302Read（READ_RTC_ADDR[n]）;
}
}

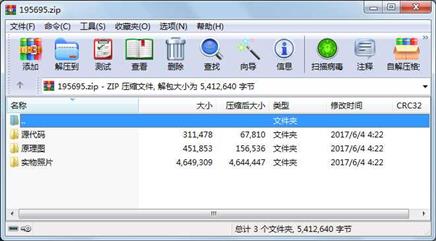

?屬性????????????大小?????日期????時間???名稱
-----------?---------??----------?-----??----
?????目錄???????????0??2017-06-04?04:22??原理圖\
?????目錄???????????0??2017-06-04?04:22??原理圖\__Previews\
?????文件???????62108??2017-04-23?13:04??原理圖\__Previews\數字時鐘設計.SchDocPreview
?????文件??????242289??2017-04-21?17:46??原理圖\數字時鐘設計.PDF
?????文件??????147456??2017-04-23?09:33??原理圖\數字時鐘設計.SchDoc
?????目錄???????????0??2017-06-04?04:22??實物照片\
?????目錄???????????0??2017-06-04?04:22??源代碼\
?????文件????????3311??2017-04-25?17:35??源代碼\ds1302.c
?????文件?????????534??2017-04-25?17:33??源代碼\ds1302.h
?????文件????????4707??2017-04-01?13:32??源代碼\EEPROM.c
?????文件?????????597??2017-04-11?15:45??源代碼\EEPROM.h
?????文件?????????861??2017-04-25?12:39??源代碼\jq8400.c
?????文件?????????259??2017-04-26?20:46??源代碼\jq8400.h
?????文件????????1363??2017-04-26?20:39??源代碼\key.c
?????文件?????????417??2017-04-25?17:30??源代碼\key.h
?????文件????????2246??2017-04-11?22:51??源代碼\lcd.c
?????文件?????????911??2017-04-11?22:51??源代碼\lcd.h
?????目錄???????????0??2017-06-04?04:22??源代碼\Listings\
?????文件????????7131??2017-04-27?14:36??源代碼\Listings\ds1302.lst
?????文件????????9286??2017-04-19?14:47??源代碼\Listings\EEPROM.lst
?????文件????????2428??2017-04-27?14:36??源代碼\Listings\jq8400.lst
?????文件????????5564??2017-04-27?14:36??源代碼\Listings\key.lst
?????文件????????4686??2017-04-27?14:36??源代碼\Listings\lcd.lst
?????文件???????29587??2017-04-27?15:13??源代碼\Listings\main.lst
?????文件???????37675??2017-04-27?15:13??源代碼\Listings\Project.m51
?????文件???????14155??2017-04-27?14:36??源代碼\Listings\STARTUP.lst
?????文件????????8186??2017-04-27?15:13??源代碼\main.c
?????目錄???????????0??2017-06-04?04:22??源代碼\ob
?????文件????????5891??2017-04-27?14:36??源代碼\ob
............此處省略15個文件信息
