先前找了2個wave VCD Viewer波形查看工具,不管是安裝版的還是所謂綠色版本的,都不能正常使用——不是軟件過期就是運行錯誤!后來自己找了一個很方便的綠色版,為了方便有同樣需要的同學,現在上傳分享給大家!
wave VCD Viewer波形查看工具(GTKwave),獨立運行,純綠色版本,不需安裝,直接解壓運行g(shù)tkwave.exe文件即可!
例如:
解壓縮到C盤,直接運行"C:\gtkw\bin\gtkwave.exe";
或者解壓縮到D盤,則運行"D:\gtkw\bin\gtkwave.exe",在cmd命令行模式或者在窗口模式下用鼠標雙擊都可以!
簡單使用說明:
1. 按照上面的方法,解壓縮并運行g(shù)tkwave以后,可以將一個VCD波形文件用鼠標拖到gtkwave運行窗口中,以打開VCD波形文件。
2. 這時候波形窗口還是空白一片,什么圖形都沒有!?——不要吃驚,這是正常的!是為了能夠篩選使用者關心的信號波形而進行的設計;要不然如果VCD文件里面的信號很多的話,一上來一大堆的信號波形圖像,就會顯得很亂。下面可以參照我的方法步驟來操作,我的例子是查看一個SystemC產生的VCD(Value Change Dump)波形文件。按照前面說過的,將這個VCD波形文件用鼠標拖到打開的gtkwave運行窗口中以后,點擊左上邊的子窗口“SST”中的“SystemC”, 則會在左下邊的子窗口中出現對應"Type"和"Signals"的列表。
3. 將"Signals"下面的信號名稱用鼠標拖到中間的子窗口"Signals"中,就會在右邊的子窗口"Waves"中顯示對應的波形文件了!
4. 鍵盤按“Alt+F”或者點擊上方的zoom圖標(或者不怕麻煩的話,還可以依次點擊“Time”-“Zoom”-“Zoom Full”)就可以顯示完整時間段的波形,當然你也可以進行放大或者縮小顯示等等操作。
如果使用中還有問題,可以問我。謝謝!
HY

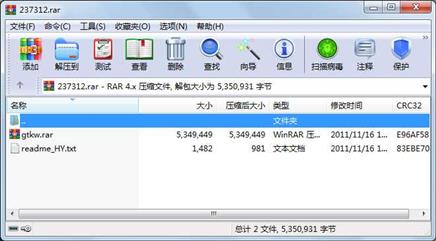

代碼片段和文件信息
?屬性????????????大小?????日期????時間???名稱
-----------?---------??----------?-----??----
?????文件????5349449??2011-11-16?12:05??gtkw.rar
?????文件???????1482??2011-11-16?12:09??readme_HY.txt
-----------?---------??----------?-----??----
??????????????5350931????????????????????2
-----------?---------??----------?-----??----
?????文件????5349449??2011-11-16?12:05??gtkw.rar
?????文件???????1482??2011-11-16?12:09??readme_HY.txt
-----------?---------??----------?-----??----
??????????????5350931????????????????????2
