//hc-sr04?超聲波測距模塊?DEMO?程序
//晶振：11。0592
//接線：模塊TRIG接?P0.2??ECH0?接P0.1
//數碼管：數碼管P0接數據口P2.5?P2.6?P2.7接選通數碼管
/***********************************************************************************************************/	????
#include?		//器件配置文件
#include?
#define??RX??P1_1
#define??TX??P1_2

sbit?led0????=P2^4;
sbit?led1????=P2^5;
sbit?led2????=P2^6;
sbit?led3????=P2^7;
bit??????flag?=0;
unsigned?int??time=0;
unsigned?int??timer=0;
unsigned?char?posit=0;
unsigned?int?S=0;

	unsigned?char?const?discode[]?={0x030x9F0x250x0D0x990x490x410x1F0x010x090x110xC10x630x850x610x710x030x9F0x250x0D

????????????????????????????????????};?//01234....F0123的段碼

????
????unsigned?char?LedBuff[4]={	0xFF?0xFF?0xFF?0xFF	};?

/********************************************************/
????void?Display（void）				?//掃描數碼管
	{
	?static?unsigned?char?i?=?1;

	P0?=?0xFF;
	switch（i）
	{
		case?0:?led3?=?0;?led1?=?1;?i++;?P0=LedBuff[0];break;
		case?1:?led2?=?0;?led3?=?1;?i++;?P0=LedBuff[1];break;
		case?2:?led1?=?0;?led2?=?1;?i=0;?P0=LedBuff[2];break;
		default:break;
	}
	}
/********************************************************/
????void?Conut（void）
	{
	?time=TH0*256+TL0;
	?TH0=0;
	?TL0=0;
?	?	//??S=123;
????S=（time*1.7）/100;?????//算出來是CM
	if（（S>=420）||flag==1）?//超出測量范圍顯示“F”
	?{?flag=0;
	???S=0;
	???LedBuff[0]?=?discode[15];
	???LedBuff[1]?=?discode[15];
	???LedBuff[2]?=?discode[15];
	??
	?}
	?else
	?{	??
	???LedBuff[0]?=?discode[S%10];
	???LedBuff[1]?=?discode[S/10%10];
	???LedBuff[2]?=?discode[S/100%10];

	?}
	}
/********************************************************/
?????void?zd0（）?interrupt?1?		?//T0中斷用來計數器溢出超過測距范圍
??{
????flag=1;							?//中斷溢出標志	??
??}
/********************************************************/
???void??zd3（）??interrupt?3?		?//T1中斷用來掃描數碼管和計800MS啟動模塊
??{
	?TH1=0xf8;		???//2MS定時
	?TL1=0x30;
	?Display（）;
	?timer++;
	?if（timer>=100）
	?{
	??timer=0;
	??TX=1;			????????????????//200MS??啟動一次模塊
	??_nop_（）;?
	??_nop_（）;?
	??_nop_（）;?
	??_nop_（）;?
	??_nop_（）;?
	??_nop_（）;?
	??_nop_（）;?
	??_nop_（）;?
	??_nop_（）;?
	??_nop_（）;?
	??_nop_（）;?
	??_nop_（）;
	??_nop_（）;?
	??_nop_（）;?
	??_nop_（）;?
	??_nop_（）;
	??_nop_（）;?
	??_nop_（）;?
	??_nop_（）;?
	??_nop_（）;?
	??TX=0;
	?}?
??}
/*********************************************************/

	void??main（??void??）

??{??
????TMOD=0x11;		???//設T0為方式1，GATE=1；
	TH0=0;
	TL0=0;??????????
	TH1=0xf8;		???//2MS定時
	TL1=0x30;
	ET0=1;?????????????//允許T0中斷
	ET1=1;			???//允許T1中斷
	TR1=1;			???//開啟定時器
	EA=1;			???//開啟總中斷

	while（1）
	{
	?while（!RX）;		//當RX為零時等待
	?TR0=1;			????//開啟計數
	?while（RX）;			//當RX為1計數并等待
	?TR0=0;				//關閉計數
?????Conut（）;			//計算
	}

??}
????????????????

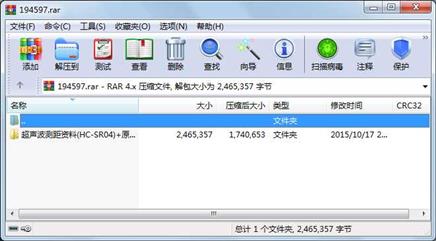

?屬性????????????大小?????日期????時間???名稱
-----------?---------??----------?-----??----
