資源簡介
基于51單片機的帶記憶功能的電子密碼鎖設計。
設計要求：1、利用51系列單片機為核心，矩陣鍵盤與LCD1602液晶顯示屏組成硬件系統，設計一款電子密碼鎖；
2、該密碼鎖具有設置、修改六位用戶密碼、超次報警、超次鎖定、密碼錯誤報警等功能；
3、通過串行存儲器AT24C02來實現密碼的修改和存儲，掉電后密碼不丟失；
4、當輸入密碼與存儲密碼一致時，開鎖并響音樂，若三次輸入錯誤，則報警自動鎖定。
代碼片段和文件信息
#include“i2c.h“
/*******************************************************************************
*?函數名?????????:?Delay10us（）
*?函數功能 ???:?延時
*?輸入???????????:?無
*?輸出????????? ?:?無
*******************************************************************************/
void?Delay10us（）
{
unsigned?char?ab;
for（b=1;b>0;b--）
for（a=2;a>0;a--）;
}
/*******************************************************************************
*?函數名?????????:?I2cStart（）
*?函數功能 ???:?起始信號：在SCL時鐘信號在高電平期間SDA信號產生一個下降沿
*?輸入???????????:?無
*?輸出????????? ?:?無
*?備注???????????:?起始之后SDA和SCL都為0
*******************************************************************************/
void?I2cStart（）
{
SDA=1;
Delay10us（）;
SCL=1;
Delay10us（）;//建立時間是SDA保持時間>4.7us
SDA=0;
Delay10us（）;//保持時間是>4us
SCL=0;
Delay10us（）;
}
/*******************************************************************************
*?函數名?????????:?I2cStop（）
*?函數功能 ???:?終止信號：在SCL時鐘信號高電平期間SDA信號產生一個上升沿
*?輸入???????????:?無
*?輸出????????? ?:?無
*?備注???????????:?結束之后保持SDA和SCL都為1；表示總線空閑
*******************************************************************************/
void?I2cStop（）
{
SDA=0;
Delay10us（）;
SCL=1;
Delay10us（）;//建立時間大于4.7us
SDA=1;
Delay10us（）;
}
/*******************************************************************************
*?函數名?????????:?I2cSendByte（unsigned?char?num）
*?函數功能 ???:?通過I2C發送一個字節。在SCL時鐘信號高電平期間，保持發送信號SDA保持穩定
*?輸入???????????:?num
*?輸出????????? ?:?0或1。發送成功返回1，發送失敗返回0
*?備注???????????:?發送完一個字節SCL=0SDA=1
*******************************************************************************/
unsigned?char?I2cSendByte（unsigned?char?dat）
{
unsigned?char?a=0b=0;//最大255，一個機器周期為1us，最大延時255us。
for（a=0;a<8;a++）//要發送8位，從最高位開始
{
SDA=dat>>7; ?//起始信號之后SCL=0，所以可以直接改變SDA信號
dat=dat<<1;
Delay10us（）;
SCL=1;
Delay10us（）;//建立時間>4.7us
SCL=0;
Delay10us（）;//時間大于4us
}
SDA=1;
Delay10us（）;
SCL=1;
while（SDA）//等待應答，也就是等待從設備把SDA拉低
{
b++;
if（b>200） ?//如果超過2000us沒有應答發送失敗，或者為非應答，表示接收結束
{
SCL=0;
Delay10us（）;
return?0;
}
}
SCL=0;
Delay10us（）;
? return?1;
}
/*******************************************************************************
*?函數名?????????:?I2cReadByte（）
*?函數功能 ???:?使用I2c讀取一個字節
*?輸入???????????:?無
*?輸出????????? ?:?dat
*?備注???????????:?接收完一個字節SCL=0SDA=1.
*******************************************************************************/
unsigned?char?I2cReadByte（）
{
unsigned?char?a=0dat=0;
SDA=1; //起始和發送一個字節之后SCL都是0
Delay10us（）;
for（a=0;a<8;a++）//接收8個字節
{
SCL=1;
Delay10us（）;
dat<<=1;
dat|=SDA;
Delay10us（）;
SCL=0;
Delay10us（）;
}
return?dat;
}
/*******************************************************************************
*?函數名?????????:?I2cReadRespon（）
*?函數功能 ???:?接收完一個字節之后產生應答，以便接著接收下一個字節
*?輸入???????????:?無
*?輸出????????? ?:?無
*?備注???????????:?接收完一個字節SCL=0

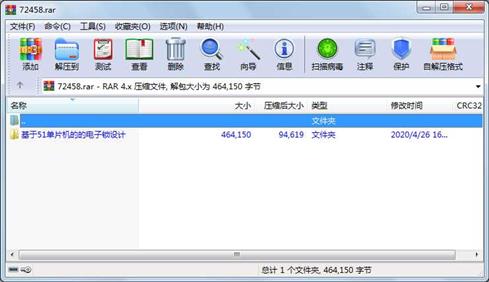

*******************************************************************************?屬性????????????大小?????日期????時間???名稱
-----------?---------??----------?-----??----
????.CA....???????831??2019-12-17?10:58??基于51單片機的的電子鎖設計\ChengXu_51\a.lst
????.CA....?????12970??2019-12-17?10:58??基于51單片機的的電子鎖設計\ChengXu_51\a.obj
????.CA....??????3483??2019-12-10?11:51??基于51單片機的的電子鎖設計\ChengXu_51\i2c.c
????.CA....???????236??2019-12-08?17:41??基于51單片機的的電子鎖設計\ChengXu_51\i2c.h
????.CA....??????7011??2019-12-22?11:26??基于51單片機的的電子鎖設計\ChengXu_51\i2c.LST
????.CA....??????4141??2019-12-22?11:26??基于51單片機的的電子鎖設計\ChengXu_51\i2c.OBJ
????.CA....?????25273??2019-12-22?11:26??基于51單片機的的電子鎖設計\ChengXu_51\laozhen
????.CA....??????5333??2019-12-22?11:26??基于51單片機的的電子鎖設計\ChengXu_51\laozhen.hex
????.CA....????????72??2019-12-22?11:26??基于51單片機的的電子鎖設計\ChengXu_51\laozhen.lnp
????.CA....?????32412??2019-12-22?11:26??基于51單片機的的電子鎖設計\ChengXu_51\laozhen.M51
????.CA....??????2920??2019-12-22?11:26??基于51單片機的的電子鎖設計\ChengXu_51\laozhen.plg
????.CA....?????74045??2019-12-08?11:12??基于51單片機的的電子鎖設計\ChengXu_51\laozhen.uvgui.lenovo
????.CA....?????65061??2019-12-24?18:15??基于51單片機的的電子鎖設計\ChengXu_51\laozhen.uvopt
????.CA....?????13727??2019-12-08?20:31??基于51單片機的的電子鎖設計\ChengXu_51\laozhen.uvproj
????.CA....?????64552??2019-12-17?22:48??基于51單片機的的電子鎖設計\ChengXu_51\laozhen_uvopt.bak
????.CA....?????12541??2019-12-08?11:12??基于51單片機的的電子鎖設計\ChengXu_51\laozhen_uvproj.bak
????.CA....??????4090??2019-12-08?20:24??基于51單片機的的電子鎖設計\ChengXu_51\lcd1602.c
????.CA....???????965??2019-12-08?20:23??基于51單片機的的電子鎖設計\ChengXu_51\lcd1602.h
????.CA....??????7934??2019-12-22?11:26??基于51單片機的的電子鎖設計\ChengXu_51\lcd1602.LST
????.CA....??????4258??2019-12-22?11:26??基于51單片機的的電子鎖設計\ChengXu_51\lcd1602.OBJ
????.CA....?????11772??2019-12-24?18:15??基于51單片機的的電子鎖設計\ChengXu_51\main.c
????.CA....?????30427??2019-12-22?11:26??基于51單片機的的電子鎖設計\ChengXu_51\main.LST
????.CA....?????21294??2019-12-22?11:26??基于51單片機的的電子鎖設計\ChengXu_51\main.OBJ
????.CA....??????8446??2019-12-17?10:53??基于51單片機的的電子鎖設計\ChengXu_51\music.h
????.CA....??????5485??2019-12-17?10:54??基于51單片機的的電子鎖設計\ChengXu_51\soundplay.h
????.CA....??????6376??2009-05-07?14:37??基于51單片機的的電子鎖設計\ChengXu_51\STARTUP.A51
????.CA....?????14046??2019-12-22?11:26??基于51單片機的的電子鎖設計\ChengXu_51\STARTUP.LST
????.CA....???????758??2019-12-22?11:26??基于51單片機的的電子鎖設計\ChengXu_51\STARTUP.OBJ
????.CA....?????23691??2020-04-26?16:14??基于51單片機的的電子鎖設計\laozhen1.pdsprj
????.C.D...?????????0??2020-04-26?16:13??基于51單片機的的電子鎖設計\ChengXu_51
............此處省略4個文件信息
