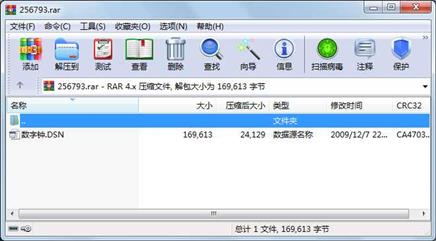

該電子鐘完全由數字電路組成，不含單片機。利用555芯片產生秒脈沖，74ls90作為計數器，也可以換做其他的芯片，輸出經74ls48譯碼后驅動共陰極數碼管。并具有手動設置時間的功能，通過兩個按鍵可以調整分位和小時位。 注意：為了避免誤下載，請確認您的電腦中裝有proteus7.0以上的版本。
