clear?all
clc
format?long
%本次仿真載頻為2GHz，帶寬1MHz，子載波數128個，cp為16
%子載波間隔為7.8125kHz
%一個ofdm符號長度為128us，cp長度為16us
%采用16QAM調制方式
%最大doppler頻率為132Hz
%多徑信道為5徑，功率延遲譜服從負指數分布~exp（-t/trms）trms=（1/4）*cp時長，各徑延遲取為delay=[0?2e-6?4e-6?8e-6?12e-6]
pilot_inter=5;%導頻符號間隔為10可以調整，看不同導頻間隔下的BER情況，和理論公式比較
pilot_symbol_bit=[0?0?0?1];%導頻為常數，對應星座點1+3*j
cp_length=16;%cp長度為16
SNR_dB=[0?2?4?6?8?10?12?14?16];
ls_err_ber=zeros（1length（SNR_dB））;
lmmse_err_ber=zeros（1length（SNR_dB））;
lr_lmmse_err_ber=zeros（1length（SNR_dB））;
for?i=1:length（SNR_dB）%每個SNR點上仿真若干次
????ls_error_bit=0;
????lmmse_error_bit=0;
????lr_lmmse_error_bit=0;
????total_bit_num=0;
loop_num=5;?%共仿真10次
for?l=1:loop_num
????ofdm_symbol_num=500;%每次仿真產生100個ofdm符號則每次仿真共有100×128個星座映射符號；16QAM調制下，1個星座映射符號包含4個bit
????
????bit_source=input_b（128ofdm_symbol_num）;%為每次仿真產生100個ofdm符號的比特個數，128為每個ofdm符號的子載波個數
????[nbitmbit]=size（bit_source）;
????total_bit_num=total_bit_num+nbit*mbit;
????
????map_out=map_16qam（bit_source）;%對一次仿真符號塊進行16QAM映射
????
????[insert_pilot_outpilot_numpilot_sequence]=insert_pilot（pilot_interpilot_symbol_bitmap_out）;%按塊狀導頻結構，對映射后的結果插入導頻序列
????
????ofdm_modulation_out=ifft（insert_pilot_out128）;%作128點逆FFT運算，完成ofdm調制
????
????ofdm_cp_out=insert_cp（ofdm_modulation_outcp_length）;%插入循環前綴
????????
????%**********************?以下過程為ofdm符號通過頻率選擇性多徑信道?*************************
????num=5;
????%假設功率延遲譜服從負指數分布~exp（-t/trms）trms=（1/4）*cp時長；
????%t在0~cp時長上均勻分布
????%若cp時長為16e-6s，可以取5徑延遲如下
????delay=[0?2e-6?4e-6?8e-6?12e-6];
????trms=4e-6;
????var_pow=10*log10（exp（-delay/trms））;
????fd=132;%最大doppler頻率為132Hz
????t_interval=1e-6;%采樣間隔為1us
????counter=200000;%各徑信道的采樣點間隔，應該大于信道采樣點數。由以上條件現在信道采樣點數
????count_begin=（l-1）*（5*counter）;%每次仿真信道采樣的開始位置
????trms_1=trms/t_interval;
????t_max=16e-6/t_interval;
????%信道采樣點數，每個調制符號采一個點
????passchan_ofdm_symbol=multipath_chann（ofdm_cp_outnumvar_powdelayfdt_intervalcountercount_begin）;
????
????%**********************?以上過程為ofdm符號通過頻率選擇性多徑信道?*************************
????
?????%**********************?以下過程為ofdm符號加高斯白噪聲?*************************
????snr=10^（SNR_dB（i）/10）;
????[nnlmml]=size（passchan_ofdm_symbol）;
????spow=0;
????for?k=1:nnl
??????for?b=1:mml
????????spow=spow+real（passchan_ofdm_symbol（kb））^2+imag（passchan_ofdm_symbol（kb））^2;
??????end
????end
????spow1=spow/（nnl*mml）;????????
????sgma=sqrt（spow1/（2*snr））;%sgma如何計算，與當前SNR和信號平均能量有關系
????receive_ofdm_symbol=add_noise（sgmapasschan_ofdm_symbol）;%加入隨機高斯白噪聲，receive_ofdm_symbol為最終接收機收到的ofdm符號塊
????
????%**********************?以上過程為ofdm符號加高斯白噪聲?*************************
????cutcp_ofdm_symbol=cut_cp（receive_ofdm_symbolcp_length）;%去除循環前綴
????
????ofdm_demodulation_out=fft（cutcp_ofdm_symbol128）;%作128點FFT運算，完成ofdm解調
????
????%**********************?以下就是對接收ofdm信號進行信道估計和信號檢測的過程************************
????ls_zf_detect_sig=ls_estimation（ofdm_demodulation_outpilot_interpilot_sequencepilot_num）;%采用LS估計算法及迫零檢測得到的接收信號
????lmmse_zf_detect_sig=lmmse_estim

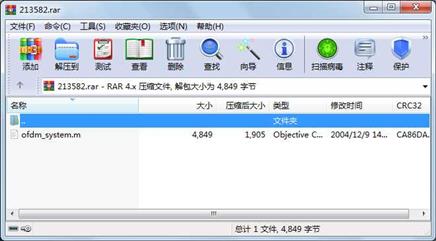

?屬性????????????大小?????日期????時間???名稱
-----------?---------??----------?-----??----

?????文件???????4849??2004-12-09?14:49??ofdm_system.m

-----------?---------??----------?-----??----

?????????????????4849????????????????????1
