?*??????????????????????????????????????????All?Rights?Reserved
?*?Version???:?V1.00
?*?Data??????:?AD7940.C
?*?By????????:?skeletonwei
?*?For???????:?MSP430F5438
?*?Toolchain?:?IAR?????EverEdit
?*********************************************************************************************************
?*/
#include?“..\config.h“

//參考電壓選擇內部5V??
uint??channel_x_data[6][100];??//二維數組存儲6哥通道讀取的AD值，每個通道每次采集100次，在求平均值
????????????????????????????//其中最后一組數據位每個通道256次采樣的數據之和
UINT32??skeltonwei;
void??ad7940_init（）??/*AD7940和*CD4051B端口初始化*/
{
?/*CD4051B端口配置*/
??P6DIR?|=?BIT5;????/*AD_EN*/
??P6OUT?|=?BIT5;???/*輸出為高*/
??
??P6DIR?|=?BIT6;???/*AD_A0*/
??P6OUT?|=?BIT6;?
?
??P6DIR?|=?BIT7;??/*AD_A1*/
??P6OUT?|=?BIT7;?
??
??P7DIR?|=?BIT4;?/*AD_A2*/
??P7OUT?|=?BIT4;?
??/*AD7940端口配置*/??
??P7DIR?|=?BIT5;?/*AD_CS*/
??P7OUT?|=?BIT5;?/*輸出為高*/
??
??P7DIR?|=?BIT6;??/*AD_CLK*/??
??P7OUT?|=?BIT6;?
?
??P7DIR?&=?~BIT7;?/*AD_SDATA作為數據輸入*/

??/*以下管腳配置為普通I/O*/??
??P6SEL?&=?~BIT5;?P6SEL?&=?~BIT6;?P6SEL?&=?~BIT7;?

??P7SEL?&=?~BIT4;?P7SEL?&=?~BIT5;?P7SEL?&=?~BIT6;
?
??P7SEL?&=?~BIT7;
?
}??
??
/********************各通道使能（0-6）***************************/
void??CH0_Enable（void）??/*CBA=000???使能*/
{
????????AD_EN_ENABLE;??/*CD4051使能*/
	AD_A2_L;
	AD_A1_L;
	AD_A0_L;
????????delay_ms（5）;
}
void??CH1_Enable（void）
{
????????AD_EN_ENABLE;??/*CD4051使能*/
	AD_A2_L;
	AD_A1_L;
	AD_A0_H;
????????delay_ms（5）;
}
void??CH2_Enable（void）
{
????????AD_EN_ENABLE;??/*CD4051使能*/
	AD_A2_L;
	AD_A1_H;
	AD_A0_L;
????????delay_ms（5）;

}
void??CH3_Enable（void）
{
????????AD_EN_ENABLE;??/*CD4051使能*/
	AD_A2_L;
	AD_A1_H;
	AD_A0_H	;
????????delay_ms（5）;
}
void??CH4_Enable（void）
{
????????AD_EN_ENABLE;??/*CD4051使能*/
	AD_A2_H;
	AD_A1_L;
	AD_A0_L;
????????delay_ms（5）;
}
void??CH5_Enable（void）
{
????????AD_EN_ENABLE;??/*CD4051使能*/
	AD_A2_H;
	AD_A1_L;
	AD_A0_H;
	delay_ms（5）;
}


/**************AD7040驅動程序*******************/

uint??AD7940_Read（void）
{
	uint?dat;
	AD_CS_H;//初始CS線置為1
	AD_CLK_H;//初始時鐘線置為0
	delay_ms（2）;
	AD_CS_L;//初始CS置為0，AD轉換和數據傳輸同時開始
	dat=AD7940_ReadByte（）;//讀取要得到數據
	AD_CLK_H;//時鐘線拉高
	delay_ms（2）;
	AD_CS_H;//讀取結束，CS置為1，結束數據的傳輸
	delay_ms（2）;
	return?dat;//返回得到數據
}

/*************讀取AD7940的數據，高位在前、低位在后*********************/
uint??AD7940_ReadByte（void）
{
	uint?idat_bit=0;
	delay_ms（500）;
??????for（i=0;i<16;i++）/*包括前置零點一共16位數據*/
	{	????
?????????dat_bit<<=1;//要返回的數據左移一位???
	if（data_7940!=0）//當數據線為高時，證明該位數據為1
	?{?
??????????dat_bit|=0x0001;??????????
?????????}//要傳輸數據的當前值置為1若不是則為0
	?delay_us（1）;
?????????AD_CLK_L;//拉低時鐘線
?????????delay_us（2）;
?????????AD_CLK_H;//制造上升沿?	????
	?delay_us（1）;?
????}
return?dat_bit;//返回讀取出的數據

}


/******************************************************************************************
獲得通道X的AD轉換值
********************************

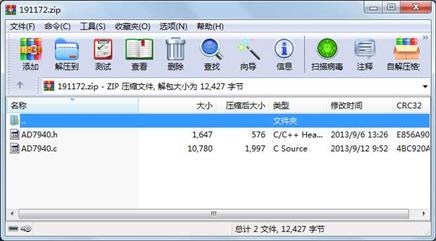

?屬性????????????大小?????日期????時間???名稱
-----------?---------??----------?-----??----
?????文件???????10780??2013-09-12?09:52??AD7940.c
?????文件????????1647??2013-09-06?13:26??AD7940.h
