*?標????題:?PIC_ST_V3.0學習板演示程序--跑馬燈
*?文?件?名:?跑馬燈
*?建立日期:?2009.8.4
*?修改日期:?2011.11.20
*?版????本:?V1.0
*?作????者:?simomli
********************************************************************************

*?跳線接法：用短接帽短接P14
*?功能描述:?8位LED接PORTD，L1~L8分別對應RD0~RD7
			對PIC16F877A單片機的IO口簡單的操作（輸出模式）
			不同的方式點亮LED燈加深理解對IO的輸出操作
			對PORTD的操作，詳細見PIC16F877A數據手冊4.4章節內容

********************************************************************************
*【版權】Copyright（C）?2009-2019?All?Rights?Reserved
*【聲明】此程序僅用于學習與參考，引用請注明版權和作者信息！
*******************************************************************************/
//#include?
#include?

#define?uint8?unsigned?char
#define?uint16?unsigned?int

__CONFIG（WDTDIS?&?LVPDIS?&?HS?&?PWRTDIS?&?BORDIS）;//設置配置位
//WDTDIS:disable?watchdog?timer		看門狗禁止
//LVPDIS:low?voltage?programming?disabled	低電壓編程禁止
//HS:high?speed?crystal/resonator	4M以上晶振選擇HS高速
//PWRTDIS:disable?power?up?timer
//BORDIS:disable?brown?out?reset

#define?	SCK_595?	RA5
#define?	RCK_595?	RE0
#define?	SER_595?	RC0

void?DelayMS（uint16?delay）;
void?HC595_Init（void）;
void?HC595_Write_Byte（uint8?data）;

/*******************************************************************************
*?函?數?名:?DelayMS（uint16?delay）
*?函數功能:?毫秒延時	for20MHZ
*?入口參數:?delay
*?返????回:?無
*******************************************************************************/

void?DelayMS（uint16?delay）
{
????uint16?i;
????for（;delay>0;delay--）
????????for（i=0;i<453;i++）;
}

/******************************************************************************
*?函?數?名:?HC595_Init（void）
*?函數功能:?74HC595初始化
*?入口參數:?無
*?返????回:?無
*******************************************************************************/
void?HC595_Init（void）
{
	ADCON1?=?0x8E;
	TRISA5?=?0;
	TRISE0?=?0;
	TRISC0?=?0;
}

/******************************************************************************
*?函?數?名:?HC595_Write_Byte（uint8?data）
*?函數功能:?74HC595寫8位數據
*?入口參數:?無
*?返????回:?無
*******************************************************************************/
void?HC595_Write_Byte（uint8?data）
{
	uint8?i;
	for（i=0;i<8;i++）
	{
		if（data&0x80）
		{
			SER_595?=?1;
		}
		else
		{
			SER_595?=?0;
		}
		SCK_595?=?0;
		data?<<=?1;;;
		SCK_595?=?1;
	}
	RCK_595?=?0;
????;;
	RCK_595?=?1;
}

/*******************************************************************************
*?函?數?名:?main（void）
*?函數功能:?跑馬燈
*******************************************************************************/
void?main（void）
{
	uint8?i;
	//下面的代碼的作用是關閉點陣顯示和數碼管顯示，本例程不用關心其中具體的操作
	HC595_Init（）;				//74HC595初始化
	HC595_Write_Byte（0x00）;		//寫0x00數據，關掉LED點陣顯示
	TRISA?&=?0xE3;				//RA2、RA3、RA4設置成輸出模式
	PORTA?|=?0x1C;??			//RA2?=?1、RA3?=?1、RA4?=?1，不選通任何數碼管，則關掉數碼管顯示

	//下面的代碼是對PORTD的操作，仔細查看數據手冊，結合本例，掌握對IO口的操作
	TRISE?&=?0xEF;		//配置PORTD為普通IO口，對PORTD的操作務必加上這句
	TRISD?=?0x00;		//設置PORTD為輸出
	while（1

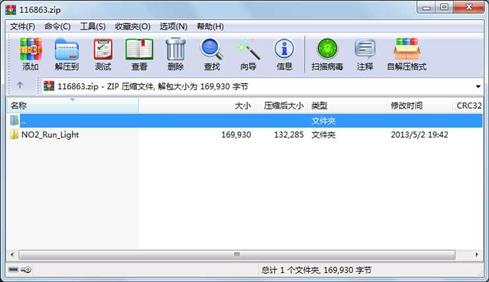

?屬性????????????大小?????日期????時間???名稱
-----------?---------??----------?-----??----
?????目錄???????????0??2013-05-02?19:42??NO2_Run_Light\
?????目錄???????????0??2013-05-02?19:42??NO2_Run_Light\Run_Light\
?????文件????????4082??2012-02-10?21:06??NO2_Run_Light\Run_Light\run_light.c
?????文件????????1532??2012-02-18?15:28??NO2_Run_Light\Run_Light\Run_Light.hex
?????文件?????????989??2011-08-20?21:08??NO2_Run_Light\Run_Light\Run_Light.mcp
?????文件???????26112??2012-02-18?15:29??NO2_Run_Light\Run_Light\Run_Light.mcw
