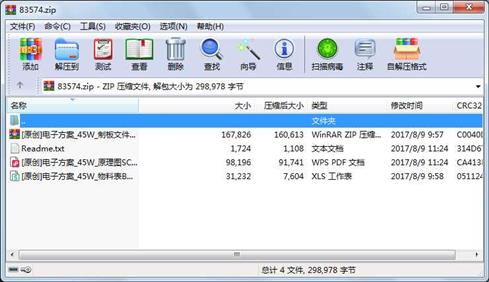

[原創]電子煙方案說明 （包含原理圖、BOM表、PCB制板文件）
目前市面上升壓壓型的電子煙都是同一套方案，最多是某些單品去掉了升壓或者降壓的功能而已。而這種方案在設計上存在固有的缺陷,如不支持0V電池充電，煙嘴負極不能和系統地連接，用驅動電機的驅動芯片來驅動功率開關管使得功率開關管上的開關損耗很大，等。

本原創的電子眼方案為全新設計，比老方案成本更低，用料更少，實現更高的轉換效率和更可靠性，同時解決了市面上電子煙存在已久的頑疾。
本原創的電子眼方案的說明和優點如下：
1、資料中的電子煙，是基于此全新的升壓及降壓型電子煙方案，功率開關管上配散熱片的情況下，最大額定輸出功率為10秒鐘45W，在常溫環境下可連續輸出5~7次10秒45W后，觸發過溫保護。
2、更換設計中的功率開關管、電感以及功率開關管上的散熱片，就可以實現更大功率的升壓及降壓的輸出。
3、本設計在關機狀態下的漏電流小于20uA。
4、本設計支持電池反接保護，支持電池0V充電，長久放置沒電的電子煙無需被扔掉了，可直接充電喚醒電池。
5、本設計使用專業的大功率DC-DC開關電源的驅動器件來驅動升壓降壓的功率開關管，可以極大地提升開關速度因此而降低開關損耗，提升整體的功率轉換效率。
6、本設計的輸出負極和系統共地，這樣在電子煙機器中，可以使用金屬外殼連接電池負極、系統地以及煙嘴的負極，不但可以減小功率回路的阻抗，還可以簡化產品的機構設計。
7、本設計包含充電復位電路，因此即使是電池供電的單片機跑飛，也無需素手無措而返廠維修了。
8、本設計中采用I2C接口的0.69“的OLED屏。如果需要支持其他屏可以改屏的供電和接口來更換。
9、本設計支持動態檢測煙嘴是否存在，一邊支持恒溫度模式。除了恒溫度模式外還可以支持恒電壓
模式、恒功率模式、直通模式等。（各模式需要軟件之支持）
10、市面上常規的電子煙的方案的軟件可以移植到本設計上并使之正常工作。
