資源簡介
基于ArduinoUNO的LD3320語音識別+SYN6288語音合成的智能分類垃圾桶
這學期跟同學一起計劃實現一 項小制作,對最主要的LD3320語音識別模塊做一個小說明,因為在我們設計的過程中,網上都有很多這種
類似的文章,但是跟Arduino交互的好像還沒有。成品還沒做出來,畢竟要求創新,后期會考慮加一些獨到的功能。都是新手,-起交流
學習才能進步。該模塊用Arduino實現起來較為簡單,要還是靠店家給的單片機里面代碼。

代碼片段和文件信息
/***************************綠深旗艦店****************************
** CPU:?STC11L08XE
** 晶振:22.1184MHZ
** 波特率:9600?bit/S
**??口令模式:?即每次識別時都需要說“小杰”這個口令?,才能夠進行下一級的識別
/****************************綠深旗艦店*****************************/
#include?“config.h“
extern?void??delay(unsigned?long?uldata);
uint8?idata?ucRegVal;
extern?uint8?idata?nAsrStatus;
void?ProcessInt0(void);
/************************************************************************
功能描述:? ?復位LD模塊
入口參數: ?none
返?回?值:? ?none
其他說明: ?none
**************************************************************************/
void?LD_Reset()
{
??RSTB=1;
??delay(5);
??RSTB=0;
??delay(5);
??RSTB=1;
??delay(5);
??CSB=0;
??delay(5);
??CSB=1;
??delay(5);
}
/************************************************************************
功能描述:?LD模塊命令初始化
入口參數:?none
返?回?值:?none
其他說明:?該函數為出廠配置,一般不需要修改;
?有興趣的客戶可對照開發手冊根據需要自行修改。
**************************************************************************/
void?LD_Init_Common()
{
??LD_ReadReg(0x06);
??LD_WriteReg(0x17?0x35);
??delay(10);
??LD_ReadReg(0x06);
??LD_WriteReg(0x89?0x03);
??delay(5);
??LD_WriteReg(0xCF?0x43);
??delay(5);
??LD_WriteReg(0xCB?0x02);
??/*PLL?setting*/
??LD_WriteReg(0x11?LD_PLL_11);
??LD_WriteReg(0x1E0x00);
??LD_WriteReg(0x19?LD_PLL_ASR_19);
??LD_WriteReg(0x1B?LD_PLL_ASR_1B);
??LD_WriteReg(0x1D?LD_PLL_ASR_1D);
??delay(10);
??LD_WriteReg(0xCD?0x04);
// LD_WriteReg(0x17?0x4c);
??delay(5);
??LD_WriteReg(0xB9?0x00);
??LD_WriteReg(0xCF?0x4F);
??LD_WriteReg(0x6F?0xFF);
}
/************************************************************************
功能描述:? ?LD模塊?ASR功能初始化
入口參數: ?none
返?回?值:? ?none
其他說明: ?該函數為出廠配置,一般不需要修改;
?有興趣的客戶可對照開發手冊根據需要自行修改。
**************************************************************************/
void?LD_Init_ASR()
{
??LD_Init_Common();
??LD_WriteReg(0xBD?0x00);
??LD_WriteReg(0x17?0x48);
??delay(?10?);
??LD_WriteReg(0x3C?0x80);
??LD_WriteReg(0x3E?0x07);
??LD_WriteReg(0x38?0xff);
??LD_WriteReg(0x3A?0x07);
??LD_WriteReg(0x40?0);
??LD_WriteReg(0x42?8);
??LD_WriteReg(0x44?0);
??LD_WriteReg(0x46?8);
??delay(?1?);
}
/************************************************************************
功能描述:? 中斷處理函數
入口參數: ?none
返?回?值:? ?none
其他說明: 當LD模塊接收到音頻信號時,將進入該函數,
判斷識別是否有結果,如果沒有從新配置寄
????????????存器準備下一次的識別。
**************************************************************************/
void?ProcessInt0(void)
{
??uint8?nAsrResCount=0;
??EX0=0;
??ucRegVal?=?LD_ReadReg(0x2B);
??LD_WriteReg(0x290)?;
??LD_WriteReg(0x020)?;
??if((ucRegVal?&?0x10)?&&
??????LD_ReadReg(0xb2)==0x21?&&
??????LD_ReadReg(0xbf)==0x35) /*識別成功*/
??{
????nAsrResCount?=?LD_ReadReg(0xba);
????if(nAsrResCount>0?&&?nAsrResCount<=4)
????{
??????nAsrStatus=LD_ASR_FOUNDOK;
????}
????else
????{
??????nAsrStatus=LD_ASR_FOUNDZERO;
????}
??} ?/*沒有識別結果*/
??else
??{
????nAsrStatus=LD_ASR_FOUNDZERO;
??}
??LD_WriteReg(0x2

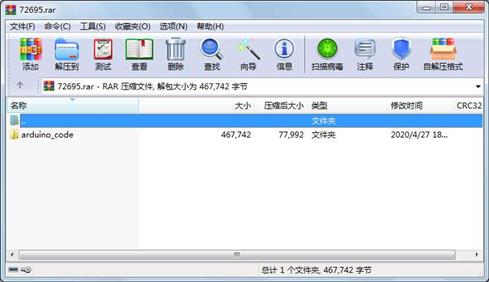

?屬性????????????大小?????日期????時間???名稱
-----------?---------??----------?-----??----
?????文件???????2725??2020-04-27?18:13??arduino_code\arduino_code.ino
?????文件????????724??2019-10-26?09:06??arduino_code\帶一級口令程序(垃圾桶)\code\config.h
?????文件???????8674??2020-04-26?13:43??arduino_code\帶一級口令程序(垃圾桶)\code\LDChip.c
?????文件???????2038??2019-10-26?09:06??arduino_code\帶一級口令程序(垃圾桶)\code\LDChip.h
?????文件???????5773??2020-04-27?10:17??arduino_code\帶一級口令程序(垃圾桶)\code\main.c
?????文件????????699??2019-10-26?09:06??arduino_code\帶一級口令程序(垃圾桶)\code\Reg_RW.c
?????文件????????304??2019-10-13?18:10??arduino_code\帶一級口令程序(垃圾桶)\code\Reg_RW.h
?????文件??????17732??2019-10-26?09:06??arduino_code\帶一級口令程序(垃圾桶)\code\STC11XX.H
?????文件??????15074??2020-04-27?10:17??arduino_code\帶一級口令程序(垃圾桶)\keil4?APP\LDChip.lst
?????文件??????11174??2020-04-27?10:17??arduino_code\帶一級口令程序(垃圾桶)\keil4?APP\main.lst
?????文件???????1864??2020-04-27?10:17??arduino_code\帶一級口令程序(垃圾桶)\keil4?APP\Reg_RW.lst
?????文件???????3084??2020-04-27?10:17??arduino_code\帶一級口令程序(垃圾桶)\keil4?APP\usart.lst
?????文件??????31639??2020-04-27?10:17??arduino_code\帶一級口令程序(垃圾桶)\keil4?APP\V07A.m51
?????文件??????70226??2020-04-27?17:53??arduino_code\帶一級口令程序(垃圾桶)\keil4?APP\YS-V0.7.uvgui.QinBoc
?????文件??????90762??2019-11-19?15:41??arduino_code\帶一級口令程序(垃圾桶)\keil4?APP\YS-V0.7.uvgui.Tree
?????文件??????70228??2020-04-27?10:43??arduino_code\帶一級口令程序(垃圾桶)\keil4?APP\YS-V0.7.uvgui_QinBoc.bak
?????文件???????7046??2020-04-27?17:53??arduino_code\帶一級口令程序(垃圾桶)\keil4?APP\YS-V0.7.uvopt
?????文件??????13994??2020-04-06?20:19??arduino_code\帶一級口令程序(垃圾桶)\keil4?APP\YS-V0.7.uvproj
?????文件???????7048??2020-04-27?10:43??arduino_code\帶一級口令程序(垃圾桶)\keil4?APP\YS-V0.7_uvopt.bak
?????文件??????13994??2020-04-06?20:16??arduino_code\帶一級口令程序(垃圾桶)\keil4?APP\YS-V0.7_uvproj.bak
?????文件??????17207??2020-04-27?10:17??arduino_code\帶一級口令程序(垃圾桶)\obj\LDChip.obj
?????文件??????14318??2020-04-27?10:17??arduino_code\帶一級口令程序(垃圾桶)\obj\main.obj
?????文件???????5076??2020-04-27?10:17??arduino_code\帶一級口令程序(垃圾桶)\obj\Reg_RW.obj
?????文件???????6903??2020-04-27?10:17??arduino_code\帶一級口令程序(垃圾桶)\obj\usart.obj
?????文件??????39499??2020-04-27?10:17??arduino_code\帶一級口令程序(垃圾桶)\obj\V07A
?????文件???????1031??2019-11-19?15:39??arduino_code\帶一級口令程序(垃圾桶)\obj\V07A.build_log.htm
?????文件???????6920??2020-04-27?10:17??arduino_code\帶一級口令程序(垃圾桶)\obj\V07A.hex
?????文件????????123??2020-04-27?10:17??arduino_code\帶一級口令程序(垃圾桶)\obj\V07A.lnp
?????文件????????228??2020-04-27?17:38??arduino_code\帶一級口令程序(垃圾桶)\obj\V07A.plg
?????文件???????1443??2020-04-22?21:48??arduino_code\帶一級口令程序(垃圾桶)\user\usart.c
............此處省略10個文件信息
