資源簡介
數據分析中主要針對內外圈故障，應用4種故障分析方法分別進行分析.通過對同一轉動頻率的信號采用不同處理分析方法及同一分析方法對不同轉動頻率的的比較，可以發現時域無量綱參數分析、FFT分析這兩方法可以有效的發現故障，但是不容易得出故障信號頻率，因此不能分析出具體是哪一種故障。Hilbert包絡譜分析和Haar小波分析和數學形態學分析相對于前面的幾種方法，可以更好的觀測出故障信號頻率，從而可以分析故障類型。
代碼片段和文件信息
%?**********?內圈故障300r/min?**********
clear;
clc;
t=0:1:16383;???????%采樣步長
fs=10000;??????????%采樣頻率
y=importdata（‘neiquan_10k_32768_5.dat‘）;???%讀取數據
N=length（t）;?????????????????
z=y-mean（y）;??????%零均值處理
figure（1）;
subplot（211）;
plot（tz）;????????%原始數據圖形
title（‘內圈300r/min‘）;xlabel（‘采樣數‘）;ylabel（‘幅值‘）;
subplot（212）;
f=fft（zN）;???
plot（（0:N/2-1）/N*fsabs（f（1:N/2）））;??
title（‘FFT變換‘）;xlabel（‘頻率/Hz‘）;ylabel（‘幅值‘）;
%?**********?內圈故障450r/min?**********
clear;
clc;
t=0:1:16383;???????%采樣步長
fs=10000;??????????%采樣頻率
y=importdata（‘neiquan_10k_32768_7.5.dat‘）;???%讀取數據
N=length（t）;?????????????????
z=y-mean（y）;??????%零均值處理
figure（2）;
subplot（211）;
plot（tz）;????????%原始數據圖形
title（‘內圈450r/min‘）;xlabel（‘采樣數‘）;ylabel（‘幅值‘）;
subplot（212）;
f=fft（zN）;???
plot（（0:N/2-1）/N*fsabs（f（1:N/2）））;????
title（‘FFT變換‘）;xlabel（‘頻率/Hz‘）;ylabel（‘幅值‘）;
%?**********?外圈故障300r/min?**********
clear;
clc;
t=0:1:16383;???????%采樣步長
fs=10000;??????????%采樣頻率
y=importdata（‘waiquan_10k_32768_5.dat‘）;???%讀取數據
N=length（t）;?????????????????
z=y-mean（y）;??????%零均值處理
figure（3）;
subplot（211）;
plot（tz）;????????%原始數據圖形
title（‘外圈300r/min‘）;xlabel（‘采樣數‘）;ylabel（‘幅值‘）;
subplot（212）;
f=fft（zN）;???
plot（（0:N/2-1）/N*fsabs（f（1:N/2）））;????%包絡譜
title（‘FFT變換‘）;xlabel（‘頻率/Hz‘）;ylabel（‘幅值‘）;
%?**********?外圈故障450r/min?**********
clear;
clc;
t=0:1:16383;???????%采樣步長
fs=10000;??????????%采樣頻率
y=importdata（‘waiquan_10k_32768_7.5.dat‘）;???%讀取數據
N=length（t）;?????????????????
z=y-mean（y）;??????%零均值處理
figure（4）;
subplot（211）;
plot（tz）;????????%原始數據圖形
title（‘外圈450r/min‘）;xlabel（‘采樣數‘）;ylabel（‘幅值‘）;
subplot（212）;
f=fft（zN）;???
plot（（0:N/2-1）/N*fsabs（f（1:N/2）））;????
title（‘FFT變換‘）;xlabel（‘頻率/Hz‘）;ylabel（‘幅值‘）;

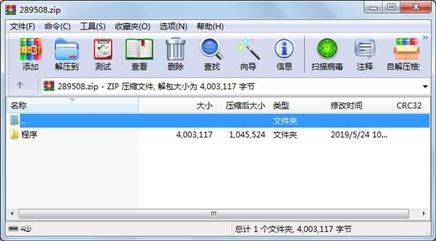

?屬性????????????大小?????日期????時間???名稱
-----------?---------??----------?-----??----
?????目錄???????????0??2019-05-24?10:47??程序\
?????目錄???????????0??2019-05-24?10:47??程序\FFT\
?????文件????????1905??2019-01-04?17:03??程序\FFT\fft_.m
?????文件??????287147??2018-12-28?20:12??程序\FFT\neiquan_10k_32768_5.dat
?????文件??????286814??2018-12-28?20:13??程序\FFT\neiquan_10k_32768_7.5.dat
?????文件??????288601??2018-12-28?20:27??程序\FFT\waiquan_10k_32768_5.dat
?????文件??????286772??2018-12-28?20:27??程序\FFT\waiquan_10k_32768_7.5.dat
?????目錄???????????0??2019-05-24?10:47??程序\包絡\
?????文件?????????793??2019-01-04?12:02??程序\包絡\chengxu.m
?????文件??????286814??2018-12-28?20:13??程序\包絡\neiquan_10k_32768_7.5.dat
?????文件??????286772??2018-12-28?20:27??程序\包絡\waiquan_10k_32768_7.5.dat
?????目錄???????????0??2019-05-24?10:47??程序\小波外圈300\
?????文件??????288601??2018-12-28?20:27??程序\小波外圈300\10k_32768_5.dat
?????文件????????3334??2019-01-04?12:51??程序\小波外圈300\test_haar.m
?????目錄???????????0??2019-05-24?10:47??程序\無綱量內外\
?????文件??????287147??2018-12-28?20:12??程序\無綱量內外\neiquan_10k_32768_5.dat
?????文件??????286814??2018-12-28?20:13??程序\無綱量內外\neiquan_10k_32768_7.5.dat
............此處省略4個文件信息
