用MATLAB生成達到出版質量的圖形-export_fig.zip
本帖最后由 stellari 于 2013-5-28 16:03 編輯 MATLAB的繪圖功能非常強大，但是有兩個突出的問題：1、導出的圖片質量不高；2、有時導出圖片和figure中實際所見并不一致。所以導致大家正式發表專業文章時不經常用MATLAB作為首選的繪圖軟件。其實，只要解決了上面的兩個問題，MATLAB也是可以生成能夠達到出版水平的圖形的。
簡介
export_fig （見附件） 就是一個能夠解決上述問題的工具包。首先，問題1的主要原因是MATLAB的默認繪圖渲染器較為原始，所以畫出的線條都有很明顯的鋸齒。而用export_fig導出的圖片，所有的線條和文字都是經過抗鋸齒處理的，所以視覺效果極佳；至于問題2，export_fig會嚴格按照figure上顯示的內容去導出，是真正意義上的所見即所得。而且用export_fig導出的圖片不會有MATLAB默認導出時那么大的白邊，而是保證白邊的范圍僅能容納坐標軸和title,xlabel,ylabel，這樣使得圖片的尺寸減小，排版更方便。下兩圖選得雖然不是很有代表性，但是依然可以看出export_fig截出的圖中白邊大量減少，并且有非常先進的抗鋸齒處理（比如，上圖的紅線在1-2范圍內有很明顯的鋸齒，下圖則幾乎沒有。坐標軸上的數字也是如此）。背景中的網格也由虛線變成了“淡實線”，更符合現代制圖的審美觀。
figure中直接選擇save的結果：
test1_1.png figure中選擇save的保存結果
export_fig的結果：
test2_2.png export_fig的保存結果
使用方法
export_fig的使用方法很簡單，解壓附件中的文件，然后將得到的所有文件放入某目錄中，再將該目錄添加至MATLAB的搜索路徑中。導出圖片時，輸入
export 文件名
即可將當前figure中的圖輸出至文件中。export_fig能夠自動識別文件名的擴展名，并保存成相應的格式。
注意
如果需要導出pdf或eps格式的話，需要下載并安裝ghostscript，具體可以參見export_fig的發布頁
http://www.mathworks.com/matlabc ... nge/23629-exportfig
題外話
其實不要小看MATLAB。MATLAB其實隱藏了一個非常強大的繪圖模式： HG2。這個模式平時是隱藏的，只能在MATLAB啟動時通過附加參數的形式開啟，即可以將MATLAB的快捷方式中的指向目標由
"...\...\MATLAB\R2013a\bin\MATLAB.exe"
改為
"...\...\MATLAB\R2013a\bin\MATLAB.exe" -hgVersion 2
（注意hgVersion 和 2 之間有一個空格）
然后使用這個快捷方式打開MATLAB。在界面上沒有任何區別，但是當你畫出圖之后，你會發現一切都不同了。
（下二圖轉載自undocumentedmatlab.com，左圖為普通模式，右圖為HG2模式）
HG1_plot.png 普通（HG1）模式（無責任轉載自undocumentedmatlab.com） HG2_plot.png HG2模式（無責任轉載自undocumentedmatlab.com）
版本在2010以上，感興趣的同學不妨一試（版本更早其實也可以嘗試）。當然目前HG2模式尚不穩定，所以并沒有向一般用戶公開。不過這很可能是下一代MATLAB的發展方向，說不定R2014a的默認繪圖模式就是HG2！
總結
目前公認最好的圖片導出方案還是export_fig。這個工具包在MATLAB Central上一直下載量排行第一。這個工具包可以完全替代MATLAB自己的圖片導出功能，強烈推薦大家使用。我本人現在正在寫的一篇文章就全部使用export_fig，而沒有使用其他任何的繪圖軟件。
HG2模式應該是MATLAB的未來發展方向，大家可以先嘗個鮮。很有可能在不久的將來就能夠在MATLAB中直接生成這種高質量的圖像了。
本帖最后由 stellari 于 2013-5-28 16:03 編輯 MATLAB的繪圖功能非常強大，但是有兩個突出的問題：1、導出的圖片質量不高；2、有時導出圖片和figure中實際所見并不一致。所以導致大家正式發表專業文章時不經常用MATLAB作為首選的繪圖軟件。其實，只要解決了上面的兩個問題，MATLAB也是可以生成能夠達到出版水平的圖形的。
簡介
export_fig （見附件） 就是一個能夠解決上述問題的工具包。首先，問題1的主要原因是MATLAB的默認繪圖渲染器較為原始，所以畫出的線條都有很明顯的鋸齒。而用export_fig導出的圖片，所有的線條和文字都是經過抗鋸齒處理的，所以視覺效果極佳；至于問題2，export_fig會嚴格按照figure上顯示的內容去導出，是真正意義上的所見即所得。而且用export_fig導出的圖片不會有MATLAB默認導出時那么大的白邊，而是保證白邊的范圍僅能容納坐標軸和title,xlabel,ylabel，這樣使得圖片的尺寸減小，排版更方便。下兩圖選得雖然不是很有代表性，但是依然可以看出export_fig截出的圖中白邊大量減少，并且有非常先進的抗鋸齒處理（比如，上圖的紅線在1-2范圍內有很明顯的鋸齒，下圖則幾乎沒有。坐標軸上的數字也是如此）。背景中的網格也由虛線變成了“淡實線”，更符合現代制圖的審美觀。
figure中直接選擇save的結果：
test1_1.png figure中選擇save的保存結果
export_fig的結果：
test2_2.png export_fig的保存結果
使用方法
export_fig的使用方法很簡單，解壓附件中的文件，然后將得到的所有文件放入某目錄中，再將該目錄添加至MATLAB的搜索路徑中。導出圖片時，輸入
export 文件名
即可將當前figure中的圖輸出至文件中。export_fig能夠自動識別文件名的擴展名，并保存成相應的格式。
注意
如果需要導出pdf或eps格式的話，需要下載并安裝ghostscript，具體可以參見export_fig的發布頁
http://www.mathworks.com/matlabc ... nge/23629-exportfig
題外話
其實不要小看MATLAB。MATLAB其實隱藏了一個非常強大的繪圖模式： HG2。這個模式平時是隱藏的，只能在MATLAB啟動時通過附加參數的形式開啟，即可以將MATLAB的快捷方式中的指向目標由
"...\...\MATLAB\R2013a\bin\MATLAB.exe"
改為
"...\...\MATLAB\R2013a\bin\MATLAB.exe" -hgVersion 2
（注意hgVersion 和 2 之間有一個空格）
然后使用這個快捷方式打開MATLAB。在界面上沒有任何區別，但是當你畫出圖之后，你會發現一切都不同了。
（下二圖轉載自undocumentedmatlab.com，左圖為普通模式，右圖為HG2模式）
HG1_plot.png 普通（HG1）模式（無責任轉載自undocumentedmatlab.com） HG2_plot.png HG2模式（無責任轉載自undocumentedmatlab.com）
版本在2010以上，感興趣的同學不妨一試（版本更早其實也可以嘗試）。當然目前HG2模式尚不穩定，所以并沒有向一般用戶公開。不過這很可能是下一代MATLAB的發展方向，說不定R2014a的默認繪圖模式就是HG2！
總結
目前公認最好的圖片導出方案還是export_fig。這個工具包在MATLAB Central上一直下載量排行第一。這個工具包可以完全替代MATLAB自己的圖片導出功能，強烈推薦大家使用。我本人現在正在寫的一篇文章就全部使用export_fig，而沒有使用其他任何的繪圖軟件。
HG2模式應該是MATLAB的未來發展方向，大家可以先嘗個鮮。很有可能在不久的將來就能夠在MATLAB中直接生成這種高質量的圖像了。
代碼片段和文件信息
%COPYFIG?Create?a?copy?of?a?figure?without?changing?the?figure
%
%?Examples:
%???fh_new?=?copyfig（fh_old）
%
%?This?function?will?create?a?copy?of?a?figure?but?not?change?the?figure
%?as?copyobj?sometimes?does?e.g.?by?changing?legends.
%
%?IN:
%????fh_old?-?The?handle?of?the?figure?to?be?copied.?Default:?gcf.
%
%?OUT:
%????fh_new?-?The?handle?of?the?created?figure.
%?Copyright?（C）?Oliver?Woodford?2012
function?fh?=?copyfig（fh）
%?Set?the?default
if?nargin?==?0
????fh?=?gcf;
end
%?Is?there?a?legend?
if?isempty（findobj（fh?‘Type‘?‘axes‘?‘Tag‘?‘legend‘））
????%?Safe?to?copy?using?copyobj
????fh?=?copyobj（fh?0）;
else
????%?copyobj?will?change?the?figure?so?save?and?then?load?it?instead
????tmp_nam?=?[tempname?‘.fig‘];
????hgsave（fh?tmp_nam）;
????fh?=?hgload（tmp_nam）;
????delete（tmp_nam）;
end

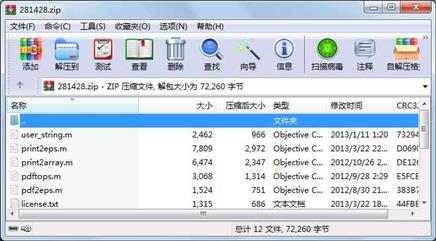

return?屬性????????????大小?????日期????時間???名稱
-----------?---------??----------?-----??----
?????文件?????????846??2012-08-30?13:27??copyfig.m
?????文件????????5151??2012-08-30?13:27??eps2pdf.m
?????文件???????29829??2012-12-12?16:49??export_fig.m
?????文件????????5956??2012-08-30?13:27??fix_lines.m
?????文件????????4342??2012-12-12?16:33??ghostsc
?????文件????????3484??2012-12-12?16:52??isolate_axes.m
?????文件????????1315??2013-03-22?10:34??license.txt
?????文件????????1524??2012-08-30?13:27??pdf2eps.m
?????文件????????3068??2012-09-27?18:29??pdftops.m
?????文件????????6474??2012-10-26?13:22??print2array.m
?????文件????????7809??2013-03-22?14:26??print2eps.m
?????文件????????2462??2013-01-10?17:20??user_string.m
