%考慮數字移相器位數，在u域內方向圖仿真。
clear;close?all;
N=11;%單元數
n=1:N;%單元序號
B=5;%移相器位數
lambda=0.2;%波長2mm
d=0.51*lambda;%陣元間距
k=2*pi/lambda;%波數常量
r0=50;%測試距離
theta_min=-60*pi/180;
theta_max=60*pi/180;%仿真的角度范圍
%
%遠場，單元天線全向。
theta_s=11*pi/180;%掃描角
delta_phi=2*pi/2^B;%最小相移
u=zeros（1N）;%每個單元移相
p=zeros（1N）;%對應的量化值
for?i=1:N
????u（i）=-（i-1）*k*d*sin（theta_s）;
????p（i）=u（i）/（2*pi）*2^B;
????p（i）=round（p（i））;
????u（i）=p（i）*2*pi/2^B;
end
theta=linspace（theta_mintheta_max1000）;
W=zeros（Nlength（theta））;
for?i=1:N
????for?n=1:length（theta）
????????W（in）=exp（j*（（i-1）*k*d*sin（theta（n））+u（i）））;
????end
end
F=ones（1N）*W;%不加權
F=abs（F）;%歸一化
plot（theta*180/piF）;hold?on;
%
for?i=1:N
????for?n=1:length（theta）
????????W（in）=exp（j*（i-1）*k*d*（sin（theta（n））-sin（theta_s）））;
????end
end
F=ones（1N）*W;%不加權
F=abs（F）;%歸一化
plot（theta*180/piF‘r‘）

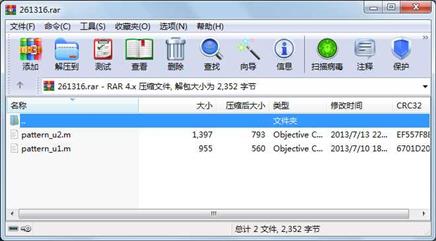

?屬性????????????大小?????日期????時間???名稱
-----------?---------??----------?-----??----
