%%產生Stripmap?SAR的回波
clear?all
clc
thetaT=0;%T平臺波束斜視角
thetaT=thetaT*pi/180;%rad
thetaR=0;%R平臺波束斜視角
thetaR=thetaR*pi/180;
c=3e8;%光速
fc=1.5e9;%載頻
lambda=c/fc;%波長

%%測繪帶區域
X0=200;%方位向[-X0X0]
Rtc=3000;?
Rrc=3000;
Rc=（Rtc+Rrc）/2;
R0=150;%距離向[Rc-R0Rc+R0]

%%距離向（Range）r/t?domain
Tr=1.33e-6;%LFM信號脈寬1.33us?（200m）
Br=150e6;?%LFM信號帶寬?150MHz
Kr=Br/Tr;?%調頻斜率
Nr=1024;
r=Rc+linspace（-R0R0Nr）;
t=2*r/c;%t域序列
dt=R0*4/c/Nr;%采樣周期
f=linspace（-1/2/dt1/2/dtNr）;%f域序列

%%方位向（AzimuthCross-Range）x/u?domain
v=100;%SAR?平臺速度
Lsar=300;%合成孔徑長度
Na=512;
x=linspace（-X0X0Na）;%u域序列
u=x/v;
du=2*X0/v/Na;
fu=linspace（-1/2/du1/2/duNa）;%fu域序列
ftdc=v*sin（thetaT）;
ftdr=-（v*cos（thetaT））^2/lambda/Rtc;
frdc=v*sin（thetaR）;
frdr=-（v*cos（thetaR））^2/lambda/Rrc;
fdc=ftdc+frdc;%Doppler調頻中心頻率
fdr=ftdr+frdr;%Doppler調頻斜率
%％目標位置
Ntar=3;%目標個數
Ptar=[Rrc01???%距離向坐標方位向坐標sigma?????????????
?????Rrc+50-501
?????????Rrc+50501];

%%產生回波
s_ut=zeros（NrNa）;
U=ones（Nr1）*u;%擴充為矩陣
T=t‘*ones（1Na）;
for?i=1:1:Ntar
????rn=Ptar（i1）;xn=Ptar（i2）;sigma=Ptar（i3）;
????rtn=rn+Rtc-Rrc;
????RT=sqrt（rtn^2+（rtn*tan（thetaT）+xn-v*U）.^2）;
????RR=sqrt（rn^2+（rn*tan（thetaT）+xn-v*U）.^2）;
????R=RT+RR;
????DT=T-R/c;
????phase=-pi*Kr*DT.^2-2*pi/lambda*R;
????s_ut=s_ut+sigma*exp（j*phase）.*（abs（DT）end;

%方位向fft
s_kt=fftshift（fft（fftshift（s_ut）.‘））.‘;

%CS變換
kc=4*pi/lambda;
kc=kc*ones（1Na）;
kx=fu/v;
p_kx0=-sqrt（kc.^2-kx.^2）;%相位項泰勒展開的系數函數
p_kx1=2*kc/c/p_kx0;
p_kx2=-2.*kx.^2/c^2./p_kx0.^3;
C_kx=-（c*p_kx1/2+1）;
Ks_r=1-2*Kr*Rc.*p_kx2;
Ks_kx_r=Kr/pi./Ks_r;
r0=Rc;
s2_ut=exp（j*pi*C_kx.*ones（Nr1）*Ks_kx_r.*（t‘*ones（1Na）-2*r0*（1+C_kx）/c）.^2）;%設計的線性調頻信號

S_cs=s_kt.*s2_ut;

%距離向fft
S_kw=fftshift（fft（fftshift（S_cs）））;

%距離向匹配濾波
w=2*pi*f;
rmc_r=exp（j.*w*2*C_kx*r0/c）.*exp（j.*w.^2/4/pi/Kr/（1+C_kx））;
rmc_r=rmc_r‘*ones（1Na）;
S_rmc=S_kw.*rmc_r;

%距離向ifft
S_kt=fftshift（ifft（fftshift（S_rmc）））;
d_kxr=4*pi/c^2*Kr*C_kx*（1+C_kx）.*（Rc-r0）.^2;%CS變換帶來的相位誤差

S_kt=S_kt.*exp（-j*d_kxr）;%消除相位誤差

%方位向匹配濾波
FU=ones（Nr1）*fu;
H_kx=exp（j*pi/fdr*（FU-fdc）.^2）;%方位向壓縮因子
I_ut=S_kt.*H_kx;
I_ut=fftshift（ifft（fftshift（I_ut.‘）））.‘;

subplot（221）
G=20*log10（abs（s_ut）+1e-6）;
gm=max（max（G））;
gn=gm-40;%顯示動態范圍40dB
G=255/（gm-gn）*（G-gn）.*（G>gn）;
imagesc（xr-Rc-G）colormap（gray）
grid?onaxis?tight
xlabel（‘Azimuth‘）
ylabel（‘Range‘）
title（‘（a）原始信號‘）

subplot（222）
G=20*log10（abs（S_rmc）+1e-6）;
gm=max（max（G））;
gn=gm-40;%顯示動態范圍40dB
G=255/（gm-gn）*（G-gn）.*（G>gn）;
imagesc（xr-Rc-G）colormap（gray）
grid?onaxis?tight
xlabel（‘Azimuth‘）
ylabel（‘Range‘）
title（‘（b）距離向匹配濾波后頻譜‘）

subplot（223）
G=20*log10（abs（S_kt）+1e-6）;
gm=max（max（G））;
gn=gm-40;%顯示動態范圍40dB
G=255/（gm-gn）*（G-gn）.*（G>gn）;
imagesc（xr-RcG）colormap（gray）
grid?onaxis?tight
xlabel（‘Azimuth‘）
ylabel（‘Range‘）
title（‘（c）消除相位誤差后頻譜‘）

subplot（224）
G=20*log10（abs（I_ut）+1e-6）;
gm=max（max（G））;
gn=gm-60;%顯示動態范圍40dB
G=255/（gm-gn）*（G-gn）.*（G>gn）;
imagesc（xr-Rc

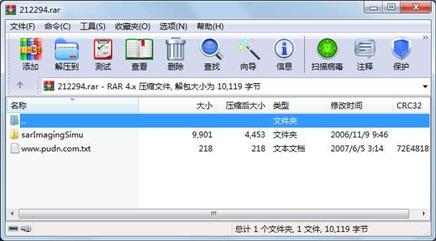

?屬性????????????大小?????日期????時間???名稱
-----------?---------??----------?-----??----
